Обычно для создания упорядоченных нанорельефов применяют метод фотолитографии. Принцип его работы отдаленно напоминает рисование баллончиком по трафарету: для печати нужного изображения создается шаблон, через него светят лазерным излучением, и изображение воспроизводится на материале. Однако фотолитографы — это дорогие установки, требующие много расходных материалов, например, шаблонов и фоторезистов (материалов, которые воспринимают лазерное излучение для регистрации изображения). К тому же изменить изображение во время записи невозможно — нужно делать новый трафарет.
Альтернатива фотолитографии — метод прямой записи сканирующими лазерными пучками. Он не требует дорогого оборудования, расходников и позволяет наносить на поверхность материала мелкие структуры — как будто рисуют тонкой кистью. Ученые Института лазерных технологий ИТМО усовершенствовали этот подход, добавив в него метод генерации лазерно-индуцированных поверхностных периодических структур (ЛИППС). С его помощью можно различать, наносить и комбинировать еще более мелкие отдельные наноструктуры внутри области сканирования.

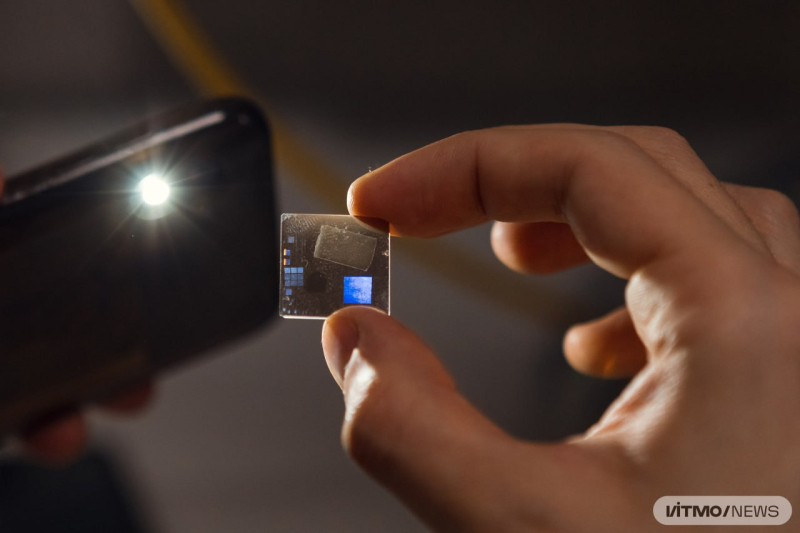

«Из-за шероховатости материала лазерное излучение, падающее на него, рассеивается и преобразуется в электромагнитную волну. Волна распространяется вдоль поверхности и взаимодействует с падающим лазерным излучением. В итоге возникает нанорельеф, который записывается в форме защитной метки. Представьте, что лазерное излучение — толстая кисть размером порядка 55–70 микрон. При этом в мазке кисти различаются линии каждого волоска размером 0,7 микрон — это в 100 раз тоньше человеческого волоса. Они и рисуют крошечные наноструктуры внутри общей картины», — рассказывает Дмитрий Синев, доцент Института лазерных технологий ИТМО.Работает предложенный метод так. На стеклянную подложку наносят титановую пленку, а затем проходятся по ней лазерным пучком — получается одномерный нанорельеф в виде нескольких линий. Чтобы усложнить геометрию и сделать картинку двухмерной, линии формируют еще раз, но уже под другим углом, поперек первым. Финальный нанорельеф метки по форме напоминает соты и квадраты. Результат записи виден, если направить на него источник белого света, например, фонарик.
«Из-за повторной обработки нанорельефы переняли теплофизические и механические свойства подложки и оптические свойства пленки — изменилось взаимодействие с поляризованным светом, спектры отражения и пропускания света. То есть каждая наноструктура в метке переливалась цветами с разной интенсивностью в зависимости от угла наблюдения. По требованию заказчика мы можем записать любое изображение и дополнительно его кастомизировать. Например, создать определенную наноструктуру, чтобы метка светилась ярче под конкретным углом, и сообщить заказчику параметры конфигурации. Только он будет знать расположение элементов и сможет опознать метку», — поясняет Александр Суворов, магистрант второго курса Института лазерных технологий ИТМО.Авторы исследования также отметили, что реально сделать маркировку еще более уникальной, если сочетать в ней разные защитные метки — например, записать изображение двумерной наноструктурой, а фон — одномерной.
Авторы исследования (слева направо) — Александр Суворов, Ярослава Андреева и Дмитрий Синев. Фото: Дмитрий Григорьев / ITMO.NEWS
