Нейтронный спектрометр ФРЕНД измеряет поток и энергетический спектр нейтронов от поверхности Марса. По этим данным можно восстановить содержание водорода на поверхности и в грунте планеты на глубину до 1 метра. А зная концентрацию водорода, можно предположить, сколько воды могло бы находиться, если бы весь обнаруженный водород принадлежал именно молекулам воды (H2O).
Последний показатель называется WEH (сокращение от Water Equivalent Hydrogen, «водяной эквивалент водорода») и измеряется в массовых процентах (wt%, от weight percent). WEH=20 wt% означает, что вода в данном объёме грунта составляет 20 процентов от массы, если предположить, что весь наблюдаемый водород входит именно в молекулы воды.
Если WEH > 20 wt%, то, скорее всего, прибор наблюдает чистый водяной лёд. На Марсе это значение действительно наблюдается на полярных широтах выше 60 градусов — там прибор видит районы вечной мерзлоты. А на умеренных широтах (полоса вокруг экватора до 50 градусов к северу и югу) WEH обычно составляет всего несколько процентов. Предположительно, в этом случае мы имеем дело с водородом в составе гидратированных минералов (в таких минералах водород входит в химический состав молекулы).
Сравнение карт значений водяного эквивалента водорода (WEH) по данным ФРЕНД (вверху) и ХЕНД (внизу). Видно, что новые карты ФРЕНД содержат гораздо большее количество деталей, чем карты ХЕНД. Черные и белые изолинии показывают районы с определенными значения WEH. Оттенками серого показан рельеф по данным лазерного альтиметра MOLA (Mars Global Surveyour, NASA). Изображение из статьи A. V. Malakhov et al. (2022)
Сейчас на орбите вокруг Марса находятся два нейтронных спектрометра, созданных в Институте космических исследований Российской академии наук. Первый — ХЕНД (или HEND), который отправился в космос в 2001 году на борту аппарата Mars Odyssey (NASA). Второй — нейтронный телескоп ФРЕНД (FREND) на борту аппарата TGO российско-европейской миссии «ЭкзоМарс-2016», которая была запущена в марте 2016 г.
От предшественника ФРЕНД отличает важная конструктивная деталь — коллиматор или экран, который ограничивает поля зрения детекторов. Детекторы ФРЕНД регистрируют не все нейтроны, прилетающие к нему с планеты, а только те, что прошли через «окна» коллиматора. Таким образом, поле зрения прибора сужается и пространственное разрешение полученных изображений повышается. Благодаря этому ФРЕНД способен составить максимально подробную карту распределения водорода в грунте.
Научная миссия аппарата TGO началась в мае 2018 года, когда он вышел на рабочую круговую орбиту вокруг Марса с высотой около 400 км и наклонением 74 градуса. Это дает возможность составлять карты поверхности до 74 градусов широты на севере и на юге. Пространственное разрешение карты, то есть размер деталей, которые можно различить на ней, сейчас составляет 600 км на пиксел.
Слово «сейчас» не случайно: чем дольше ФРЕНД работает на орбите, тем меньше пространственное разрешение карт, которое можно получить. Несмотря на то что текущее статистическое обеспечение карт соответствует пространственному разрешению карт неколлимированного «предшественника», прибора ХЕНД (600 км), на карте ФРЕНД хорошо видно гораздо большее количество деталей, не различимых ранее. При продолжении измерений станет возможным получить карты с ещё большей детализацией, вплоть до 60 км на пиксель.
В статье, опубликованной в JGR: Planets, приводятся карты, полученные по результатам наблюдений в течение двух марсианских (или четырех земных) лет.Интересно, что численный анализ данных ФРЕНД показал, что для большинства районов измеренный прибором показатель WEH больше, чем следовало из данных ХЕНД. Причина в том, что благодаря экрану-коллиматору детекторы ФРЕНД не получают «лишние» нейтроны, приходящие не из поля зрения прибора, снижающие оценку содержания воды в данных ХЕНД.
На карте вверху отмечены крупные области с повышенным содержанием WEH > 5% между 50 градусами северной и южной широт. Цветовая шкала слева внизу. На карте внизу отмечены 23 района с повышенным содержанием WEH относительно своего окружения. Цветом показан рельеф по данным альтиметра MOLA (MGS, NASA). Изображение из статьи A. V. Malakhov et al. (2022)
Интерес для исследователей, конечно, представляют в первую очередь «влажные» районы. На карте ФРЕНД были отмечены 23 района с повышенным содержанием воды (WEH более 5 wt%), при этом важным критерием было то, что они по этому показателю резко отличаются от окружения. Эти своего рода «оазисы» представляют интересный материал для исследований.
Два таких «оазиса» находятся в относительной близости к экватору. Один (10 на карте) — рядом с землей Аравия, второй (17) — в ей центре. По оценкам ФРЕНД, значение WEH тут составляет 23–24 wt%, что заставляет сделать предположение о том, что здесь водород может присутствовать в форме водяного льда. Но согласно современным представлениям, открытый ледник не может существовать в экваториальных областях Марса из-за относительно высокой температуры и малого давления. Ответ на эту загадку ещё предстоит найти.

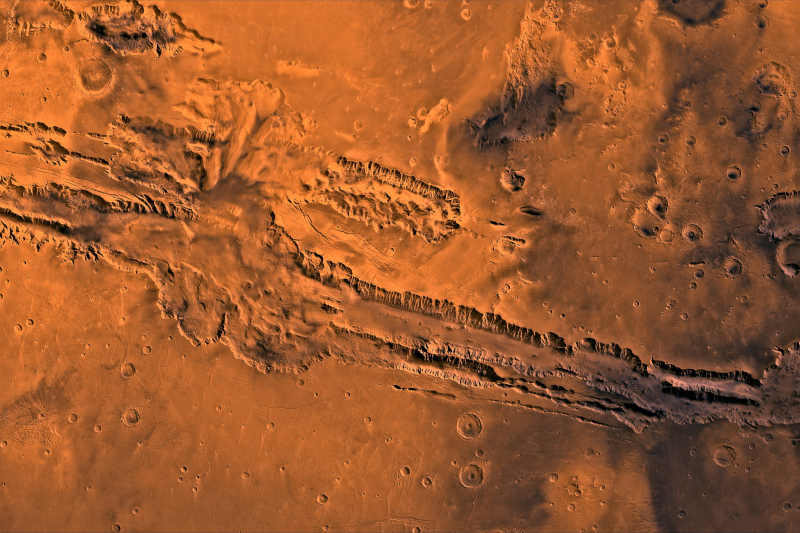

В число регионов с повышенным содержанием водорода также вошел каньон Долины Маринера, где значение WEH в обнаруженной области превышает 20 wt% (регион 1). Долины Маринера были подробно изучены ранее: было продемонстрировано, что в небольшой центральной области содержание воды достигает 40 wt%, что можно интерпретировать как ледник на дне каньона. В результате нового подхода оказалось, что район с содержанием водорода порядка 20 wt% на дне каньона гораздо больше и, фактически, составляет большую часть всего каньона, а в трёх его районах обнаруживается мерзлота с ещё большим содержанием воды, похожим на настоящий лёд.
ФРЕНД и TGO продолжают работать на орбите. По мере накопления данных и повышения их статистической обеспеченности мы ожидаем, что на карте появится больше деталей. Они, возможно, помогут понять, как развивалась Красная планета в прошлом и куда лучше всего отправить будущую исследовательскую экспедицию.
